# CFNetwork NSURLSession NSURLConnection

![request.jpg](https://img.hacpai.com/file/2019/12/request-abb626b6.jpg)

> CFNetworkDemo: <https://github.com/zColdWater/CFNetworkDemo>
>
> 本文项目 Demo: <https://github.com/zColdWater/BetweenSessionAndConnectionDemo>
>
> 参考 WWDC PDF: <https://github.com/zColdWater/Resources/blob/master/Images/707_whats_new_in_foundation_networking.pdf>

## 内容

* iOS 网络层的架构
* NSURLSession 和 NSURLConnection 层级关系？
* 总结

## 一，iOS 网络层的架构

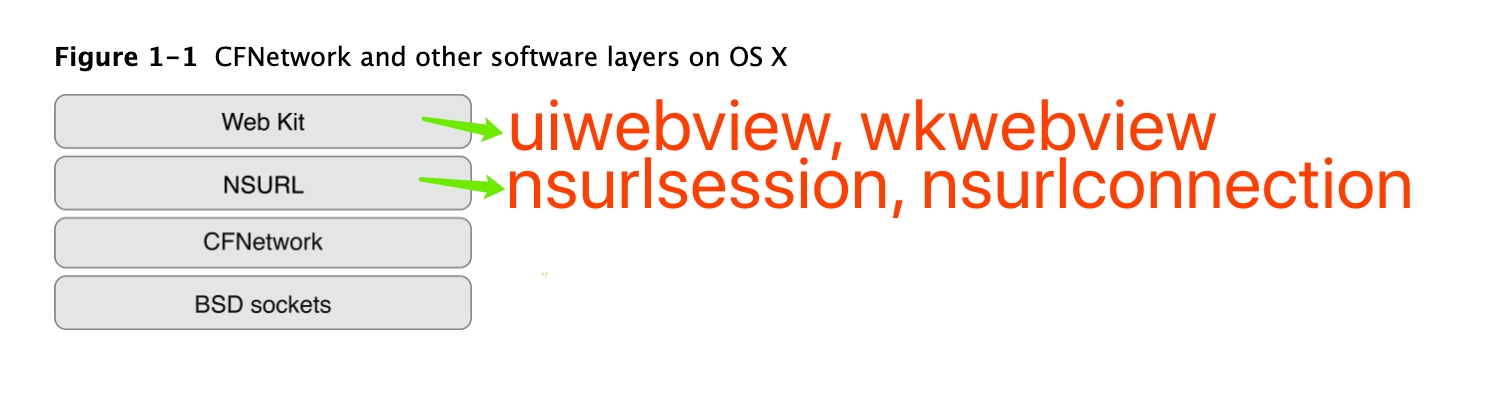

从 CFNetwork 的官方介绍的架构图上可以看到，他们的关系是：

**1.最上层：** UIWebView 和 WKWebView 使用的 WebKit 封装的 NSURL(也就是封装的，NSURLSession，NSURLConnection)

**2.NSURL 层：** NSURLSession 和 NSURLConnection 在这层，也就是我们平时常用的 API，它封装的 CFNetwork。

**3.CFNetwork 层：** CFNetwork 这层的 API 全部是 C 函数，我们平时开发一般情况下肯定不会使用它，因为有接口更有好的 NSURL 层，我们知道它又是封装的 BSD sockets 层

**4.BSD sockets:** 这层就是最底层的 Socket 层，平时开发基本就没接触过这层。

![WechatIMG998.png](https://img.hacpai.com/file/2019/12/WechatIMG998-ae62576f.png)

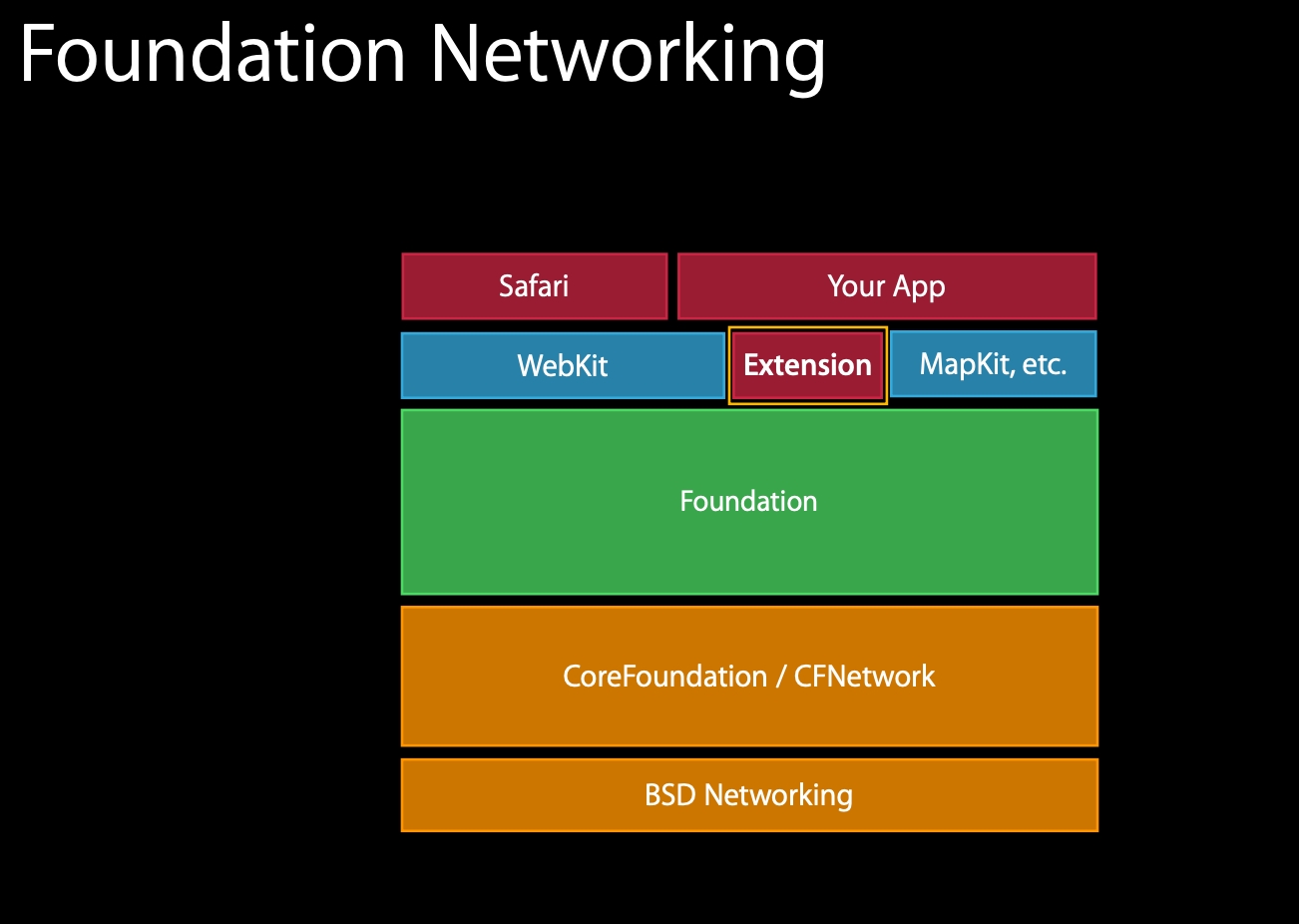

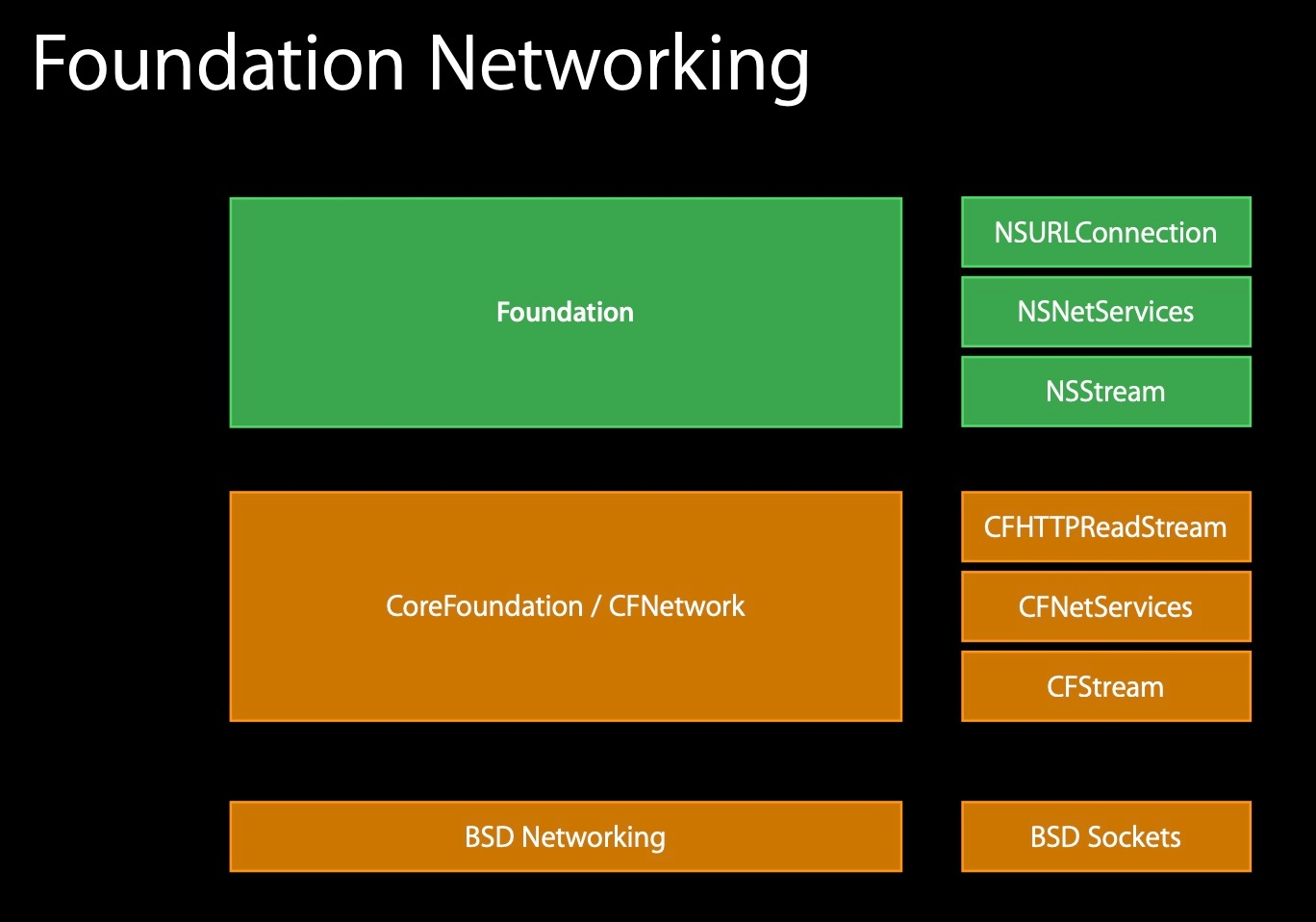

我们再看一张苹果 WWDC 介绍 Network 架构截图 从中可以看出，URLSession 和 URLConnection 是平级的，但是，你往下看我们验证的关系，似乎在 URLConnection 里面调用了 URLSession，否则为什么我们 Hook URLSession 的构造器，使用 URLConnection 的时候却走了这个方法。

![WechatIMG1015.png](https://img.hacpai.com/file/2019/12/WechatIMG1015-9c3ec7dc.png)

![WechatIMG1016.jpeg](https://img.hacpai.com/file/2019/12/WechatIMG1016-4c57ee23.jpeg)

![WechatIMG1017.jpeg](https://img.hacpai.com/file/2019/12/WechatIMG1017-9091f061.jpeg)

## 二，NSURLSession 和 NSURLConnection 关系？

虽然我们知道了 NSURL 层有两个类，NSURLSession 和 NSURLConnection，但是我们还是不清楚，他们之间的关系，我也是好奇者之一，于是我做了一个 Example 来验证自己的想法。

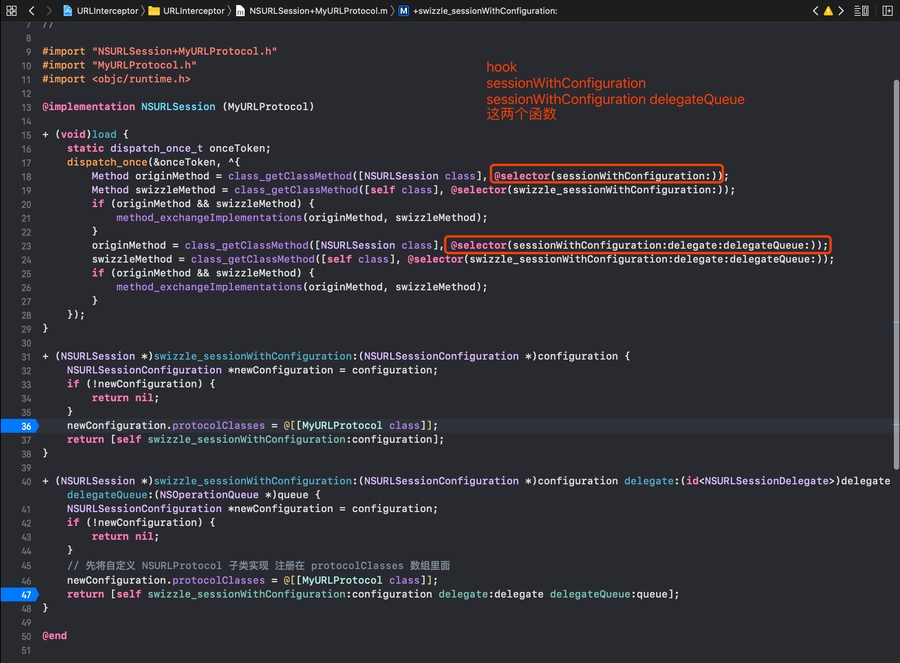

1.添加类别方法，+load 方法里面做方法交换，来 hook，URLSession 的两个构造器方法，可以忽略 MyURLProtocol 这句，这句是用来 hook ![WechatIMG999.png](https://img.hacpai.com/file/2019/12/WechatIMG999-dcefab22.png)

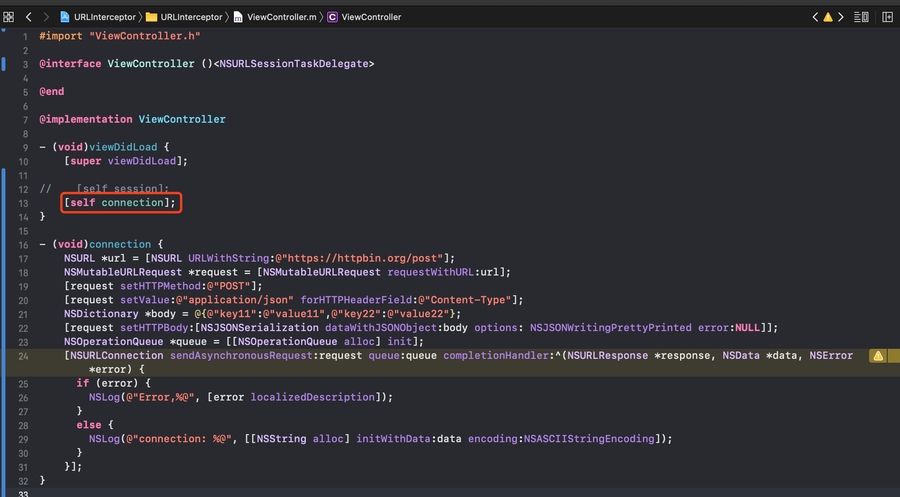

2.在 ViewController 视图控制器中，使用 URLConnection，请求一条 POST 的请求。 ![image.png](https://img.hacpai.com/file/2019/12/image-391615c0.png)

3.发起请求，然后发现，断点卡在了 URLSession 的便利构造器的方法上面，因为我 hook 了系统的这个方法，所以断点走到了这里。 这个时候我就可以得出一个结论。

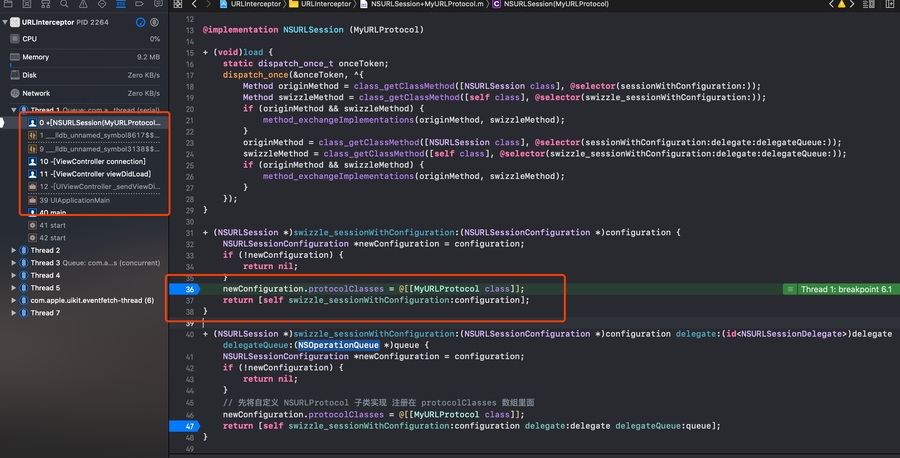

结论： 从下图我们可以看出，我们调用了 NSURLConnection，但是却走到了 NSURLSession 的便利构造器里面。所以，我们可以认为，NSURLConnection 封装了 NSURLSession 方法。 ![WechatIMG1001.png](https://img.hacpai.com/file/2019/12/WechatIMG1001-944c1cc3.png)

## 三，总结

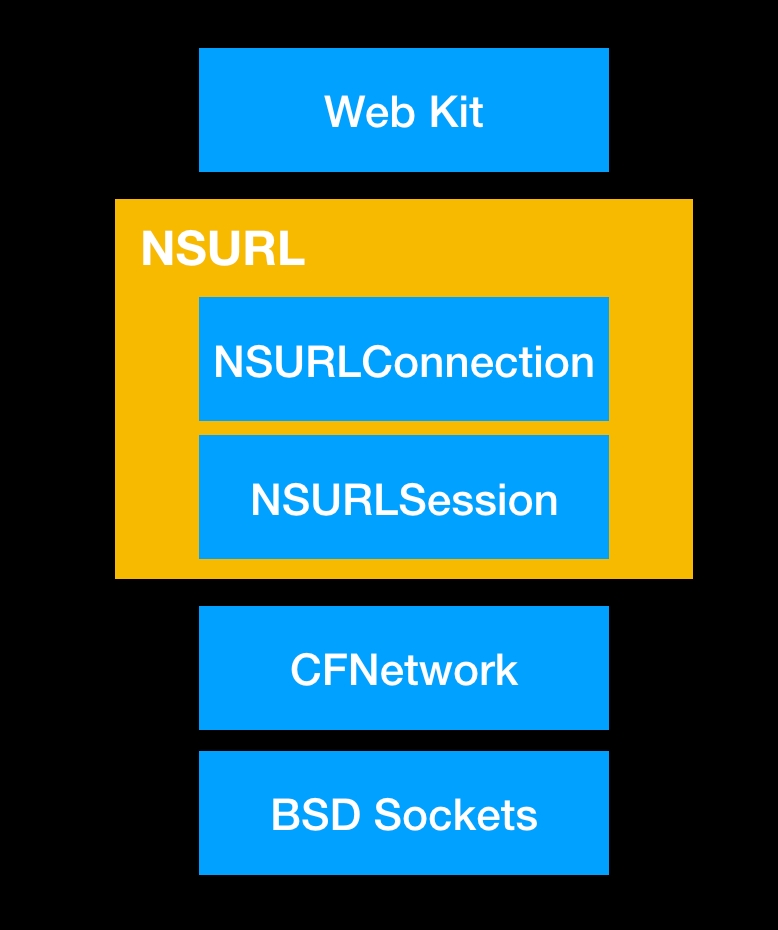

经过自己的例子，和官方文档的资料，我们认为 iOS 当中的网络框架结构是这样的。

![WechatIMG1002.png](https://img.hacpai.com/file/2019/12/WechatIMG1002-8f643cf2.png)


---
