RunLoop中级

当前环境： Xcode10.0 Swift4.2 iOS SDK 12.1

RunLoop 对外的接口

在 CoreFoundation 里面关于 RunLoop 有 5 个类：

1. CFRunLoopRef:

   运行循环，主线程默认开启，子线程需手动开启。

2. CFRunLoopModeRef:

   其中 CFRunLoopModeRef 类并没有对外暴露，只是通过 CFRunLoopRef 的接口进行了封装。他们的关系如下：



   一个RunLoop 是有 N 多个 Mode 的，只是图片大小原因。如果你想看苹果更多 Mode: http://iphonedevwiki.net/index.php/CFRunLoop

   一个 RunLoop 包含 若干个 Mode，每个 Mode 又包含 若干个 Source/Timer/Observer。每次调用 RunLoop 的主函数时，只能指定其中一个 Mode，这个 Mode 被称作 CurrentMode。如果需要切换 Mode，只能退出 Loop，再重新指定一个 Mode 进入。这样做主要是为了分隔开不同组的 Source/Timer/Observer，让其互不影响。

3. CFRunLoopSourceRef:

   CFRunLoopSourceRef 是事件产生的地方。Source 有两个版本：Source0 和 Source1。

   • Source0 只包含了一个回调（函数指针），它并不能主动触发事件。使用时，你需要先调用 CFRunLoopSourceSignal(source)，将这个 Source 标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop) 来唤醒 RunLoop，让其处理这个事件。

   • Source1 包含了一个 mach_port 和一个回调（函数指针），被用于通过内核和其他线程相互发送消息。这种 Source 能主动唤醒 RunLoop 的线程，其原理在下面会讲到。

4. CFRunLoopTimerRef:

   是基于时间的触发器，它和 NSTimer 是 toll-free bridged 的，可以混用。其包含一个时间长度和一个回调（函数指针）。当其加入到 RunLoop 时，RunLoop 会注册对应的时间点，当时间点到时，RunLoop 会被唤醒以执行那个回调。

   另外： 平时我们在主线程执行的 Timer，直接就可以工作是因为系统封装了，将它加入到了主线程的 RunLoop，所以才会工作的。

   但是一旦我们在子线程重新创建了 RunLoop 要将 Timer 加入到运行中的 RunLoop 中。

   let queue = DispatchQueue(label: "SomeQueue")
   queue.async {
       let currentThread = Thread.current
       currentThread.name = "常驻后台线程"
       let runloop = RunLoop.current
       let timer = Timer(timeInterval: 1,
                       target: self,
                       selector: #selector(self.run),
                       userInfo: nil,
                       repeats: true)
       runloop.add(timer, forMode: .common)
       runloop.run()
       print("currentThread:\(currentThread)")
   }

   @objc func run() {
       print(Thread.current)
   }

5. CFRunLoopObserverRef:

   是观察者，每个 Observer 都包含了一个回调（函数指针），当 RunLoop 的状态发生变化时，观察者就能通过回调接受到这个变化。可以观测的时间点有以下几个：

   typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
      kCFRunLoopEntry         = (1UL << 0), // 即将进入Loop
      kCFRunLoopBeforeTimers  = (1UL << 1), // 即将处理 Timer
      kCFRunLoopBeforeSources = (1UL << 2), // 即将处理 Source
      kCFRunLoopBeforeWaiting = (1UL << 5), // 即将进入休眠
      kCFRunLoopAfterWaiting  = (1UL << 6), // 刚从休眠中唤醒
      kCFRunLoopExit          = (1UL << 7), // 即将退出Loop
   };

   上面的 Source/Timer/Observer 被统称为 mode item，一个 item 可以被同时加入多个 mode。但一个 item 被重复加入同一个 mode 时是不会有效果的。如果一个 mode 中一个 item 都没有，则 RunLoop 会直接退出，可以查看 RunLoop 实现源码，不进入循环。

RunLoop 深入了解 Mode

CFRunLoopMode 和 CFRunLoop 的结构大致如下：

struct __CFRunLoopMode {
    CFStringRef _name;            // Mode Name, 例如 @"kCFRunLoopDefaultMode"
    CFMutableSetRef _sources0;    // Set
    CFMutableSetRef _sources1;    // Set
    CFMutableArrayRef _observers; // Array
    CFMutableArrayRef _timers;    // Array
    ...
};

struct __CFRunLoop {
    CFMutableSetRef _commonModes;     // Set
    CFMutableSetRef _commonModeItems; // Set<Source/Observer/Timer>
    CFRunLoopModeRef _currentMode;    // Current Runloop Mode
    CFMutableSetRef _modes;           // Set
    ...
};

这里有个概念叫 “CommonModes”：一个 Mode 可以将自己标记为”Common”属性（通过将其 ModeName 添加到 RunLoop 的 “commonModes” 中）。每当 RunLoop 的内容发生变化时，RunLoop 都会自动将 _commonModeItems 里的 Source/Observer/Timer 同步到具有 “Common” 标记的所有 Mode 里。

应用场景举例：主线程的 RunLoop 里有两个预置的 Mode：kCFRunLoopDefaultMode 和 UITrackingRunLoopMode。这两个 Mode 都已经被标记为”Common”属性。DefaultMode 是 App 平时所处的状态，TrackingRunLoopMode 是追踪 ScrollView 滑动时的状态。当你创建一个 Timer 并加到 DefaultMode 时，Timer 会得到重复回调，但此时滑动一个 TableView 时，RunLoop 会将 mode 切换为 TrackingRunLoopMode，这时 Timer 就不会被回调，并且也不会影响到滑动操作。

有时你需要一个 Timer，在两个 Mode 中都能得到回调，一种办法就是将这个 Timer 分别加入这两个 Mode。还有一种方式，就是将 Timer 加入到顶层的 RunLoop 的 “commonModeItems” 中。”commonModeItems” 被 RunLoop 自动更新到所有具有”Common”属性的 Mode 里去。

所以：

1. 要么将Timer加入到CommonMode下，当切换Mode，系统会将CommonMode下的Timer同步到UITracking的Mode下。

2. 加入到UITracking的Mode下，不用添加到CommonMode下了。

3. 假如还有其他的属性是Common的Mode，我们不可能都知道，所以你想让Timmer什么模式下都会正常工作，还是加入到CommonMode模式下是最好的选择。

CFRunLoop 对外暴露的管理 Mode 接口只有下面 2 个：

CFRunLoopAddCommonMode(CFRunLoopRef runloop, CFStringRef modeName);
CFRunLoopRunInMode(CFStringRef modeName, xxxx);

Mode 暴露的管理 mode item 的接口有下面几个：

CFRunLoopAddSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopAddObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
CFRunLoopRemoveSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopRemoveObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopRemoveTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);

你只能通过 mode name 来操作内部的 mode，当你传入一个新的 mode name 但 RunLoop 内部没有对应 mode 时，RunLoop 会自动帮你创建对应的 CFRunLoopModeRef。对于一个 RunLoop 来说，其内部的 mode 只能增加不能删除。

苹果公开提供的 Mode 有两个：kCFRunLoopDefaultMode (NSDefaultRunLoopMode) 和 UITrackingRunLoopMode，你可以用这两个 Mode Name 来操作其对应的 Mode。

同时苹果还提供了一个操作 Common 标记的字符串：kCFRunLoopCommonModes (NSRunLoopCommonModes)，你可以用这个字符串来操作 Common Items，或标记一个 Mode 为 “Common”。使用时注意区分这个字符串和其他 mode name。

RunLoop 的内部逻辑

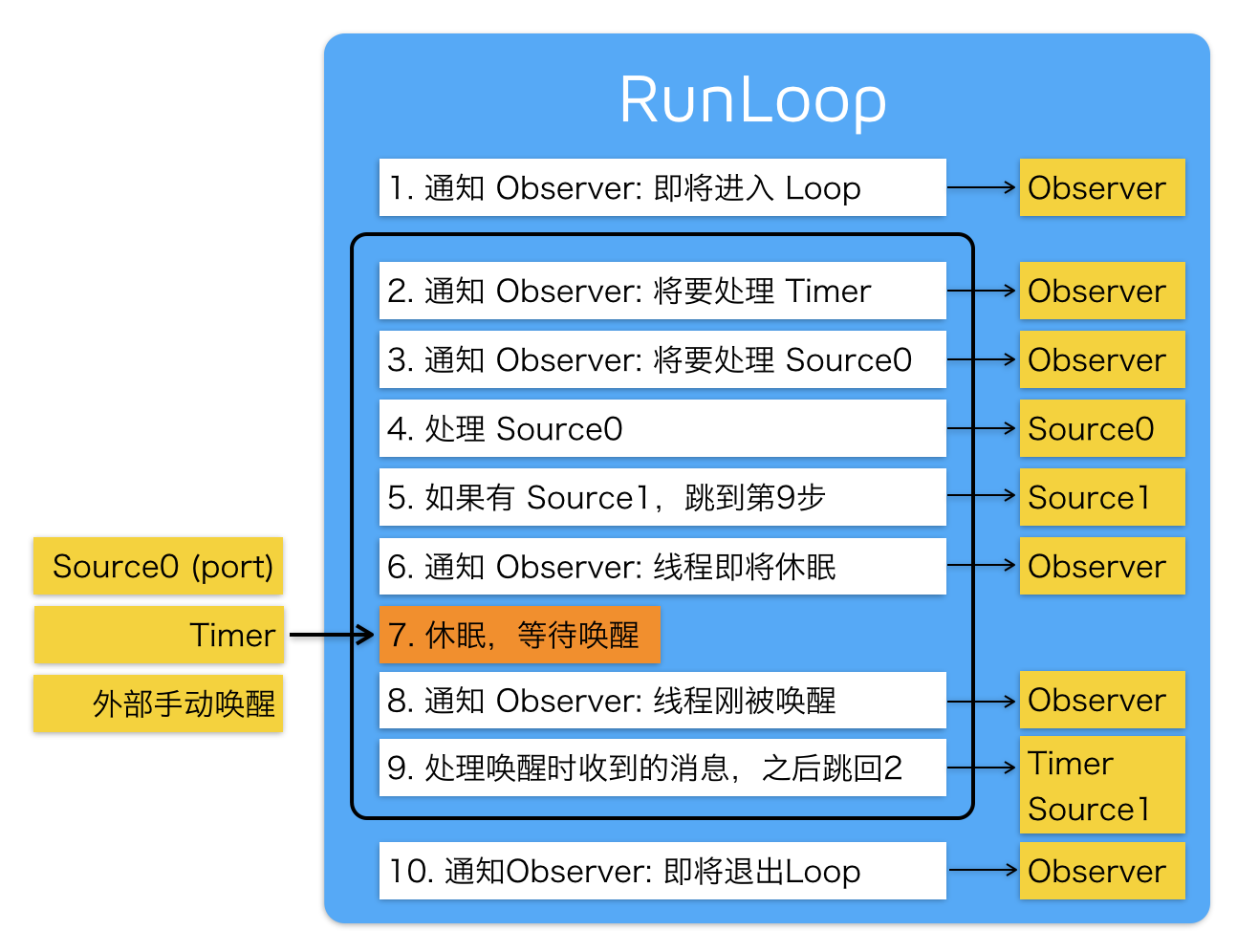

根据苹果在文档里的说明，RunLoop 内部的逻辑大致如下：

其内部代码整理如下 （太长了不想看可以直接跳过去，后面会有说明）：

/// 用DefaultMode启动
void CFRunLoopRun(void) {
    CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
}

/// 用指定的Mode启动，允许设置RunLoop超时时间
int CFRunLoopRunInMode(CFStringRef modeName, CFTimeInterval seconds, Boolean stopAfterHandle) {
    return CFRunLoopRunSpecific(CFRunLoopGetCurrent(), modeName, seconds, returnAfterSourceHandled);
}

/// RunLoop的实现
int CFRunLoopRunSpecific(runloop, modeName, seconds, stopAfterHandle) {

    /// 首先根据modeName找到对应mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(runloop, modeName, false);
    /// 如果mode里没有source/timer/observer, 直接返回。
    if (__CFRunLoopModeIsEmpty(currentMode)) return;

    /// 1. 通知 Observers: RunLoop 即将进入 loop。
    __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopEntry);

    /// 内部函数，进入loop
    __CFRunLoopRun(runloop, currentMode, seconds, returnAfterSourceHandled) {

        Boolean sourceHandledThisLoop = NO;
        int retVal = 0;
        do {

            /// 2. 通知 Observers: RunLoop 即将触发 Timer 回调。
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeTimers);
            /// 3. 通知 Observers: RunLoop 即将触发 Source0 (非port) 回调。
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeSources);
            /// 执行被加入的block
            __CFRunLoopDoBlocks(runloop, currentMode);

            /// 4. RunLoop 触发 Source0 (非port) 回调。
            sourceHandledThisLoop = __CFRunLoopDoSources0(runloop, currentMode, stopAfterHandle);
            /// 执行被加入的block
            __CFRunLoopDoBlocks(runloop, currentMode);

            /// 5. 如果有 Source1 (基于port) 处于 ready 状态，直接处理这个 Source1 然后跳转去处理消息。
            if (__Source0DidDispatchPortLastTime) {
                Boolean hasMsg = __CFRunLoopServiceMachPort(dispatchPort, &msg)
                if (hasMsg) goto handle_msg;
            }

            /// 通知 Observers: RunLoop 的线程即将进入休眠(sleep)。
            if (!sourceHandledThisLoop) {
                __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeWaiting);
            }

            /// 7. 调用 mach_msg 等待接受 mach_port 的消息。线程将进入休眠, 直到被下面某一个事件唤醒。
            /// • 一个基于 port 的Source 的事件。
            /// • 一个 Timer 到时间了
            /// • RunLoop 自身的超时时间到了
            /// • 被其他什么调用者手动唤醒
            __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort) {
                mach_msg(msg, MACH_RCV_MSG, port); // thread wait for receive msg
            }

            /// 8. 通知 Observers: RunLoop 的线程刚刚被唤醒了。
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopAfterWaiting);

            /// 收到消息，处理消息。
            handle_msg:

            /// 9.1 如果一个 Timer 到时间了，触发这个Timer的回调。
            if (msg_is_timer) {
                __CFRunLoopDoTimers(runloop, currentMode, mach_absolute_time())
            }

            /// 9.2 如果有dispatch到main_queue的block，执行block。
            else if (msg_is_dispatch) {
                __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
            }

            /// 9.3 如果一个 Source1 (基于port) 发出事件了，处理这个事件
            else {
                CFRunLoopSourceRef source1 = __CFRunLoopModeFindSourceForMachPort(runloop, currentMode, livePort);
                sourceHandledThisLoop = __CFRunLoopDoSource1(runloop, currentMode, source1, msg);
                if (sourceHandledThisLoop) {
                    mach_msg(reply, MACH_SEND_MSG, reply);
                }
            }

            /// 执行加入到Loop的block
            __CFRunLoopDoBlocks(runloop, currentMode);


            if (sourceHandledThisLoop && stopAfterHandle) {
                /// 进入loop时参数说处理完事件就返回。
                retVal = kCFRunLoopRunHandledSource;
            } else if (timeout) {
                /// 超出传入参数标记的超时时间了
                retVal = kCFRunLoopRunTimedOut;
            } else if (__CFRunLoopIsStopped(runloop)) {
                /// 被外部调用者强制停止了
                retVal = kCFRunLoopRunStopped;
            } else if (__CFRunLoopModeIsEmpty(runloop, currentMode)) {
                /// source/timer/observer一个都没有了
                retVal = kCFRunLoopRunFinished;
            }

            /// 如果没超时，mode里没空，loop也没被停止，那继续loop。
        } while (retVal == 0);
    }

    /// 10. 通知 Observers: RunLoop 即将退出。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);
}

可以看到，实际上 RunLoop 就是这样一个函数，其内部是一个 do-while 循环。当你调用 CFRunLoopRun() 时，线程就会一直停留在这个循环里；直到超时或被手动停止，该函数才会返回。

RunLoop 的底层实现

从上面代码可以看到，RunLoop 的核心是基于 mach port 的，其进入休眠时调用的函数是 mach_msg()。为了解释这个逻辑，下面稍微介绍一下 OSX/iOS 的系统架构。

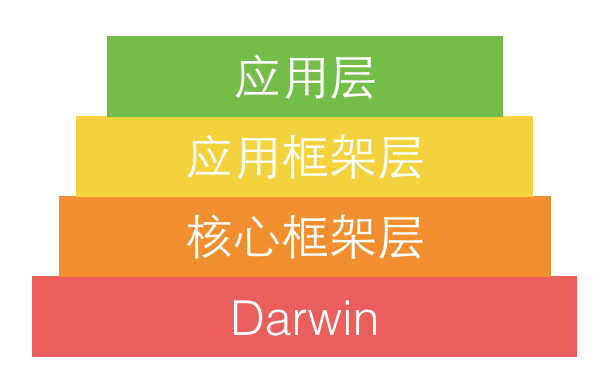

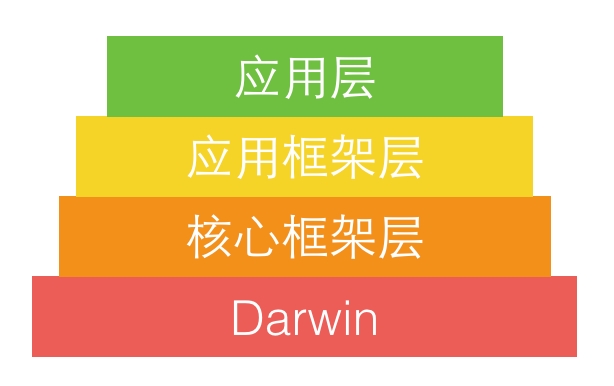

苹果官方将整个系统大致划分为上述 4 个层次： 应用层包括用户能接触到的图形应用，例如 Spotlight、Aqua、 SpringBoard 等。 应用框架层即开发人员接触到的 Cocoa 等框架。 核心框架层包括各种核心框架、OpenGL 等内容。 Darwin 即操作系统的核心，包括系统内核、驱动、Shell 等内容，这一层是开源的，其所有源码都可以在 opensource.apple.com 里找到。

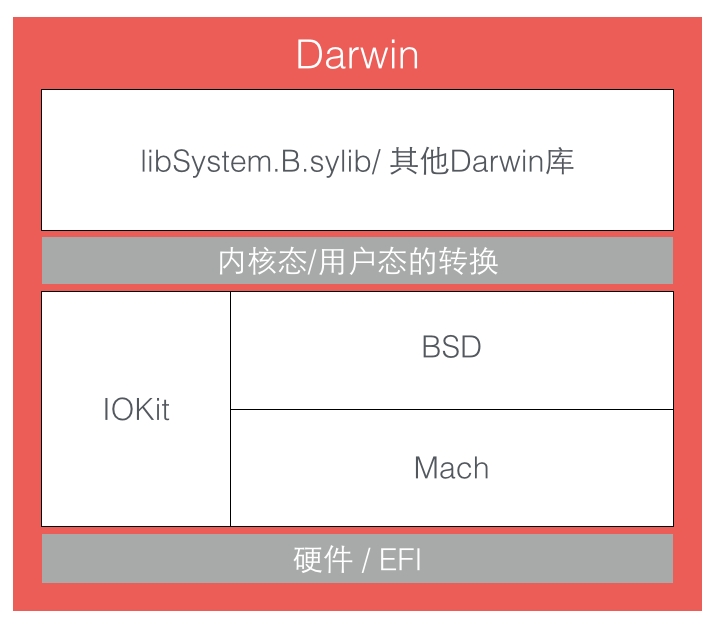

我们在深入看一下 Darwin 这个核心的架构：

其中，在硬件层上面的三个组成部分：Mach、BSD、IOKit (还包括一些上面没标注的内容)，共同组成了 XNU 内核。 XNU 内核的内环被称作 Mach，其作为一个微内核，仅提供了诸如处理器调度、IPC (进程间通信)等非常少量的基础服务。 BSD 层可以看作围绕 Mach 层的一个外环，其提供了诸如进程管理、文件系统和网络等功能。 IOKit 层是为设备驱动提供了一个面向对象(C++)的一个框架。

Mach 本身提供的 API 非常有限，而且苹果也不鼓励使用 Mach 的 API，但是这些 API 非常基础，如果没有这些 API 的话，其他任何工作都无法实施。在 Mach 中，所有的东西都是通过自己的对象实现的，进程、线程和虚拟内存都被称为”对象”。和其他架构不同， Mach 的对象间不能直接调用，只能通过消息传递的方式实现对象间的通信。”消息”是 Mach 中最基础的概念，消息在两个端口 (port) 之间传递，这就是 Mach 的 IPC (进程间通信) 的核心。

Mach 的消息定义是在 <mach/message.h> 头文件的，很简单：

typedef struct {
mach_msg_header_t header;
mach_msg_body_t body;
} mach_msg_base_t;

typedef struct {
mach_msg_bits_t msgh_bits;
mach_msg_size_t msgh_size;
mach_port_t msgh_remote_port;
mach_port_t msgh_local_port;
mach_port_name_t msgh_voucher_port;
mach_msg_id_t msgh_id;
} mach_msg_header_t;

一条 Mach 消息实际上就是一个二进制数据包 (BLOB)，其头部定义了当前端口 local_port 和目标端口 remote_port， 发送和接受消息是通过同一个 API 进行的，其 option 标记了消息传递的方向：

mach_msg_return_t mach_msg(
            mach_msg_header_t *msg,
            mach_msg_option_t option,
            mach_msg_size_t send_size,
            mach_msg_size_t rcv_size,
            mach_port_name_t rcv_name,
            mach_msg_timeout_t timeout,
            mach_port_name_t notify);

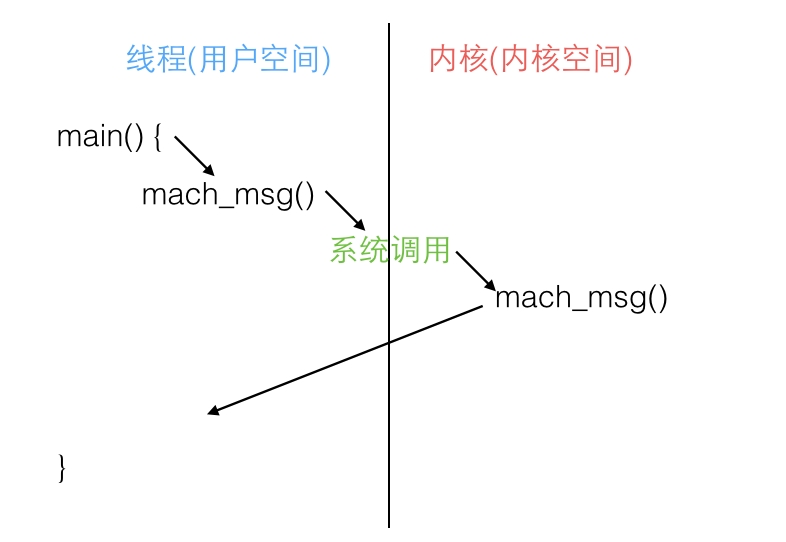

为了实现消息的发送和接收，mach_msg() 函数实际上是调用了一个 Mach 陷阱 (trap)，即函数 mach_msg_trap()，陷阱这个概念在 Mach 中等同于系统调用。当你在用户态调用 mach_msg_trap() 时会触发陷阱机制，切换到内核态；内核态中内核实现的 mach_msg() 函数会完成实际的工作，如下图：

这些概念可以参考维基百科： System_call、[Trap(computing)](https://en.wikipedia.org/wiki/Trap(computing))。

RunLoop 的核心就是一个 mach_msg() (见上面代码的第 7 步)，RunLoop 调用这个函数去接收消息，如果没有别人发送 port 消息过来，内核会将线程置于等待状态。例如你在模拟器里跑起一个 iOS 的 App，然后在 App 静止时点击暂停，你会看到主线程调用栈是停留在 mach_msg_trap() 这个地方。

关于具体的如何利用 mach port 发送信息，可以看看 NSHipster 这一篇文章，或者这里的中文翻译 。

总结

1. RunLoop 内部结构，一个 RunLoop 对象是由多个 Mode 组成的，每个 Mode 又有多个 Timer、多个Source、多个 Observer 组成。

2. CommonMode 是一种特殊的 Mode，它不是真实的 Mode，如果我们把 Timer,Source,Timer 添加在CommonMode 下，当操作系统切换 App 的 RunLoop 的 Mode 时，CommonMode 会默认添加到切换到的 Mode 下面，前提是：切换到的 Mode 是标记为 Common 的 Mode。

3. RunLoop 的实现执行步骤：

   1. 通知 Observer,准备进去 RunLoop 循环。

   2. 通知 Observer,准备处理 Timer。

   3. 通知 Observer,准备处理 Source0。

   4. 处理 Source0。

   5. 如果有 Source1 跳到第 9 步骤。

   6. 通知 Observer,线程即将休眠。

   7. 休眠等待唤醒。 (Source0, Timer, 外部手动唤醒)

   8. 通知 Observer,线程刚被唤醒。

   9. 处理唤醒收到的消息，之后跳会 2。

   10. 通知 Observer,即将退出 RunLoop。

4. RunLoop 线程休眠等待外部唤醒，使用的是底层 Mach 框架实现。

本文参考： https://blog.ibireme.com/2015/05/18/runloop/ https://developer.apple.com/library/archive/documentation/Cocoa/Conceptual/Multithreading/RunLoopManagement/RunLoopManagement.html
